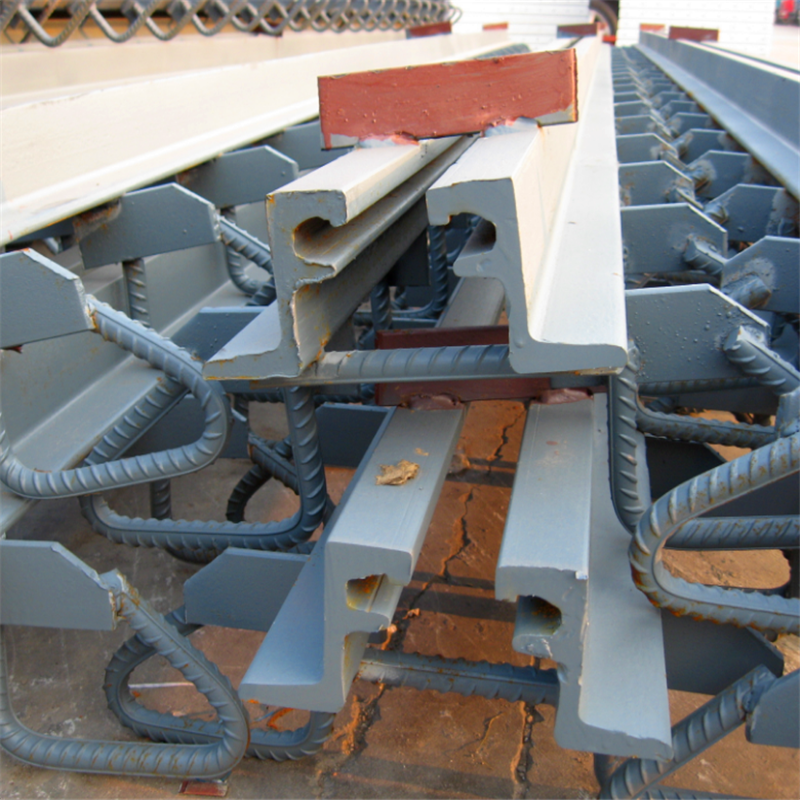

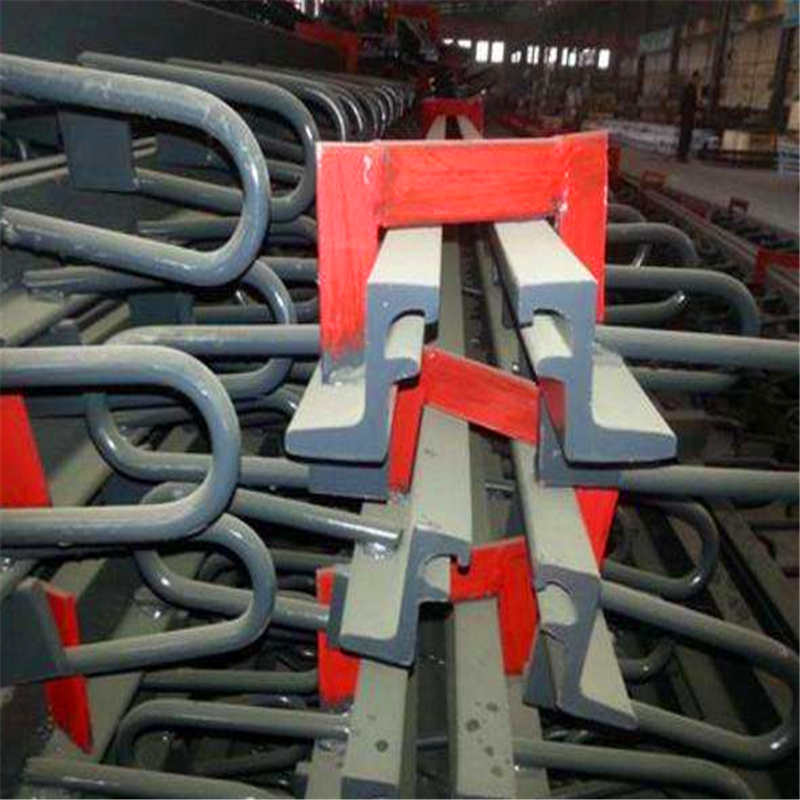

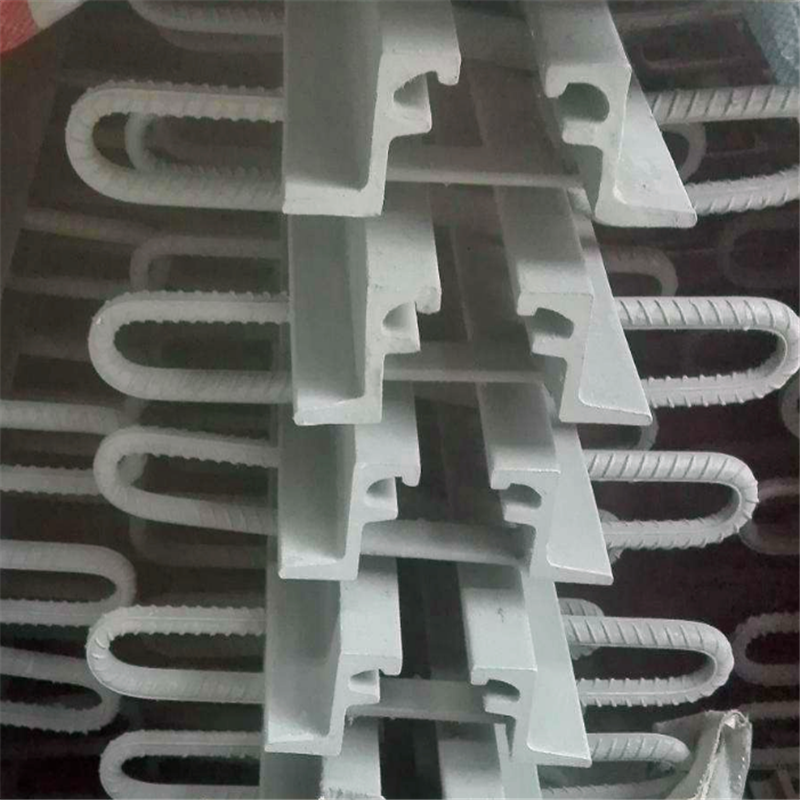

GQF-Z型伸縮縫
- 橋梁伸縮縫 為滿足橋面變形的要求，通常在兩梁端之間、梁端與橋臺之間或橋梁的鉸接 位置上設置伸縮縫。一、伸縮縫的構造要求1.要求伸縮縫在平行、垂直于橋梁軸線的兩個方向，均能自由…
- 咨詢熱線：0318-6987175
-
橋梁伸縮縫 為滿足橋面變形的要求，通常在兩梁端之間、梁端與橋臺之間或橋梁的鉸接 位置上設置伸縮縫。
一、伸縮縫的構造要求
1.要求伸縮縫在平行、垂直于橋梁軸線的兩個方向，均能自由伸縮，牢固可靠，車輛行駛過時應平順、無突跳與噪聲；
2.要能防止雨水和垃圾泥土滲入阻塞；安裝、檢查、養護、消除污物都要簡易方便。在設置伸縮縫處，欄桿與橋面鋪裝都要斷開。
二、伸縮縫型號
伸縮縫按照性能及安裝方法可以分為： GQF-C 型、GQF-Z 型、GQF-L 型、GQF-F 型、 其中 GQF-MZL 型數模式橋梁伸縮縫裝置是采用熱軋整體成型的異型鋼材設計的橋梁伸縮縫裝置. GQF-C 型、GQF-Z 型、GQF-L 型、GQF-F 型伸縮縫裝置適用于伸縮量 80mm 以下的的橋梁接縫 GQF-MZL 型伸縮縫裝置是由邊梁、中梁、橫梁和連動機構組成的模數式橋梁伸縮縫裝置適用于伸縮量 80mm-1200mm 的大中 跨度橋梁.
三、橋梁伸縮縫所用膠料適用范圍: 1、采用氯丁橡膠CR的伸縮縫裝置適用于溫度為-25－60 地區 2、采用天然橡膠NR的伸縮縫裝置適用于溫度為-40－60 地區
四、橋梁伸縮縫設計制造:
1、橋梁伸縮縫的設計載荷:采用 JTJ01-881995《公路工程技術標準》規定的 汽車超 20 級荷載進行設計.
2、橋梁伸縮縫使用的異型鋼材為 16Mn 橋梁專用鋼材鋼材抗拉強度應不低于 480Mpa.
3、在橋梁伸縮縫裝置中結構中支承橫梁使用 16Mn 橋梁專用鋼材或 45 號鋼其 容許彎曲能力不低于 210Mpa.
4、橋梁伸縮縫的配件鋼材可使用與低于 Q235 強度鋼材.
